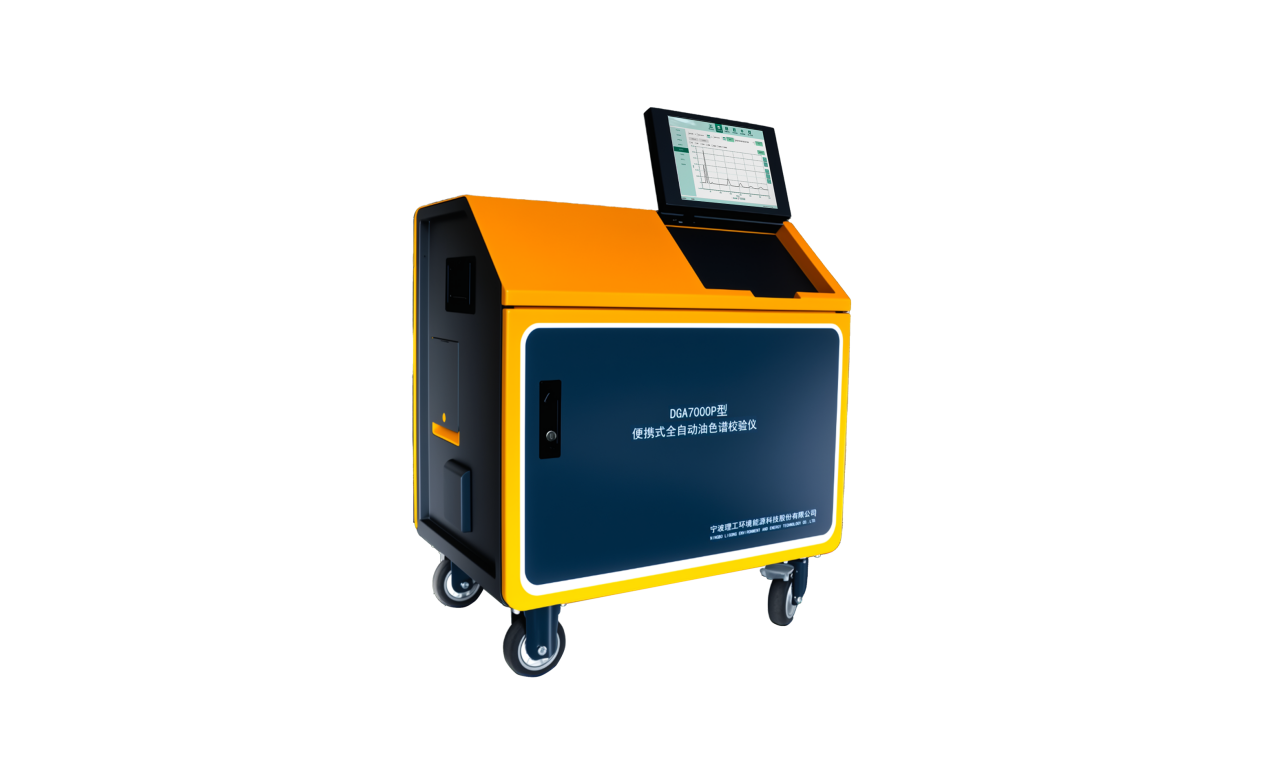

DGA7000P便攜式油中溶解氣體檢測裝置
裝置簡介
本裝置是一款高性能可靠的便攜式油中溶解氣體檢測裝置。具有操作簡單、小體積便攜、數據準確可靠、復核時間快等特點。適用于電廠、變電站、專業班組，可作為應急在線監測使用，能夠高速復核所測變壓器的油中溶解氣體含量。
主要部件包括：油氣分離單元、氣相色譜檢測單元、控制與數據分析單元、輔助單元。
技術特點與優勢
便攜式油中溶解氣體檢測裝置保持了我公司產品向來所具有的穩定性、可靠性、準確性等方面的優勢：
• 數字動態頂空脫氣技術
字設定補氣壓力和平衡壓力，根據理工開關的濃縮比數字模型，計算油樣動態濃縮比，從而保證檢測結果不受油樣含氣率影響，因此，儀器不需要油樣標定。
采用大容量色譜柱對7組分實現高效單柱分離，色譜檢測流程簡單可靠。
• 高精度油樣和脫氣定量技術
采用專用的高精度數字注射泵實現油樣和脫氣量定量，定量精度±25μL。
• 高低濃度油樣交叉干擾清除技術
采用高效吸附洗脫技術，深度清除管路記憶效應，確保低濃度油樣檢測不受前一個高濃度油樣殘留的影響，有效解決高低濃度油樣交叉干擾問題。
• 真空封閉系統滲漏自適應技術
濃縮比數字模型根據滲漏量自動修正，滲漏量只改變濃縮比，不影響檢測結果，可靠性高。
• 變壓吸附在線載氣技術
自主研發了基于變壓吸附技術的真空再生型高純度空氣發生器，為系統提供了免維護載氣。
• 全流程自動化、智能化
校驗裝置從注油、補氣、脫氣、進樣、定量分析、排油、報告生成等全流程全過程自動化、智能化，對色譜分析人員再沒有專業技能要求，一般人員就能完成變壓器油色譜分析。
• 具備多層次數據分析功能
可實現對變壓器的故障診斷，可實現對分析儀的自診斷功能，實現導入在線監測數據實現離線與在線對比功能
• 具有全流程自診斷功能
采用多傳感器和智能算法實現全流程故障自診斷，同時提供全流程運行工況圖和全流程運行日志記錄，實現儀器檢修工作的圖形化、透明化。

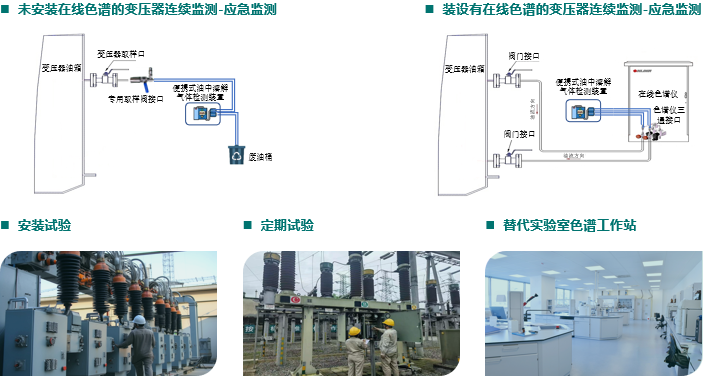

應用場景
技術參數
|
序號 |
技術參數 |
技術指標 |
|
1 |
檢測原理 |
氣相色譜 |
|
2 |
脫氣原理 |
數字動態頂空脫氣 |
|
3 |
檢測組分 |
H2、CO、CH4、C2H4、C2H2、C2H6、CO2 、總烴、相對增長率、絕對增長率 |
|
4 |
檢測精度 |
符合Q/GDW 10536-2021《變壓器油中溶解氣體在線監測裝置技術規范》中規定，
750kV及以上變電站多組分裝置測量誤差要求 |
|
5 |
油樣量 |
200mL |
|
6 |
最小監測周期 |
小于35分鐘 |
|
7 |
工作模式 |
離線檢測：人工取樣、全自動檢測；在線監測：循環取油，周期監測 |
|
8 |
診斷功能 |
改良三比值法、大衛三角法及立方體圖示法對監測數據進行分析、診斷 |
|
9 |
排油方式 |
廢油直排、廢油袋存儲集中自動排油 |
|
10 |
電源 |
220VAC±10%,50Hz |
|
11 |
尺寸 |
儀器650*458*720（mm) |
|
12 |
重量 |
50kg |
