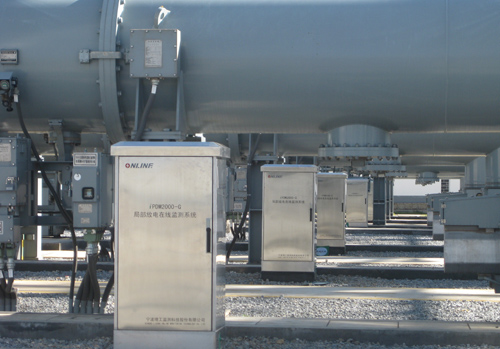

iPDM2020T局部放電在線監測系統

該系統（IED）采用UHF檢測技術，通過超高頻傳感器檢測GIS內部局部放電激發的電磁波信號，檢測到的信號經過RF濾波、射頻前置放大器和檢波器后，以1MHz至10MHz帶寬信號輸出，由高速ADC+FPGA+DSP組成的高速數據采集模塊進行同步采樣、采用小波分析等數字處理技術，在強噪聲背景下提取出局部放電信號，并自動完成對局部放電信息的PRPD/PRPS等二維、三維多種放電特征圖譜分析。該法充分利用了超高頻傳感器技術、并結合了寧波理工的在變壓器在線監測方面的技術成果，使系統在傳感技術、在線抗干擾、在線數據分析技術等方面具有自己的獨到之處和技術上的領先性。
